Karşı akışlı ısı eşanjörü
Eurovent sertifikalı ve EN 308’e uygun alüminyum karşı akışlı eşanjör, %79,7’ye varan verim.
CORE
Eurovent sertifikalı karşı akışlı ısı eşanjörlü ve EC fanlı çift cidarlı ısı geri kazanım cihazları.
- 5hava debisi modeli
- 500–3.000m³/hhava debisi aralığı
- %79,7maks. EN 308 verimi
- 50mmtaş yünü yan paneller
01Genel bakış
Çift cidarlı gövdede
karşı akışlı ısı geri kazanım.

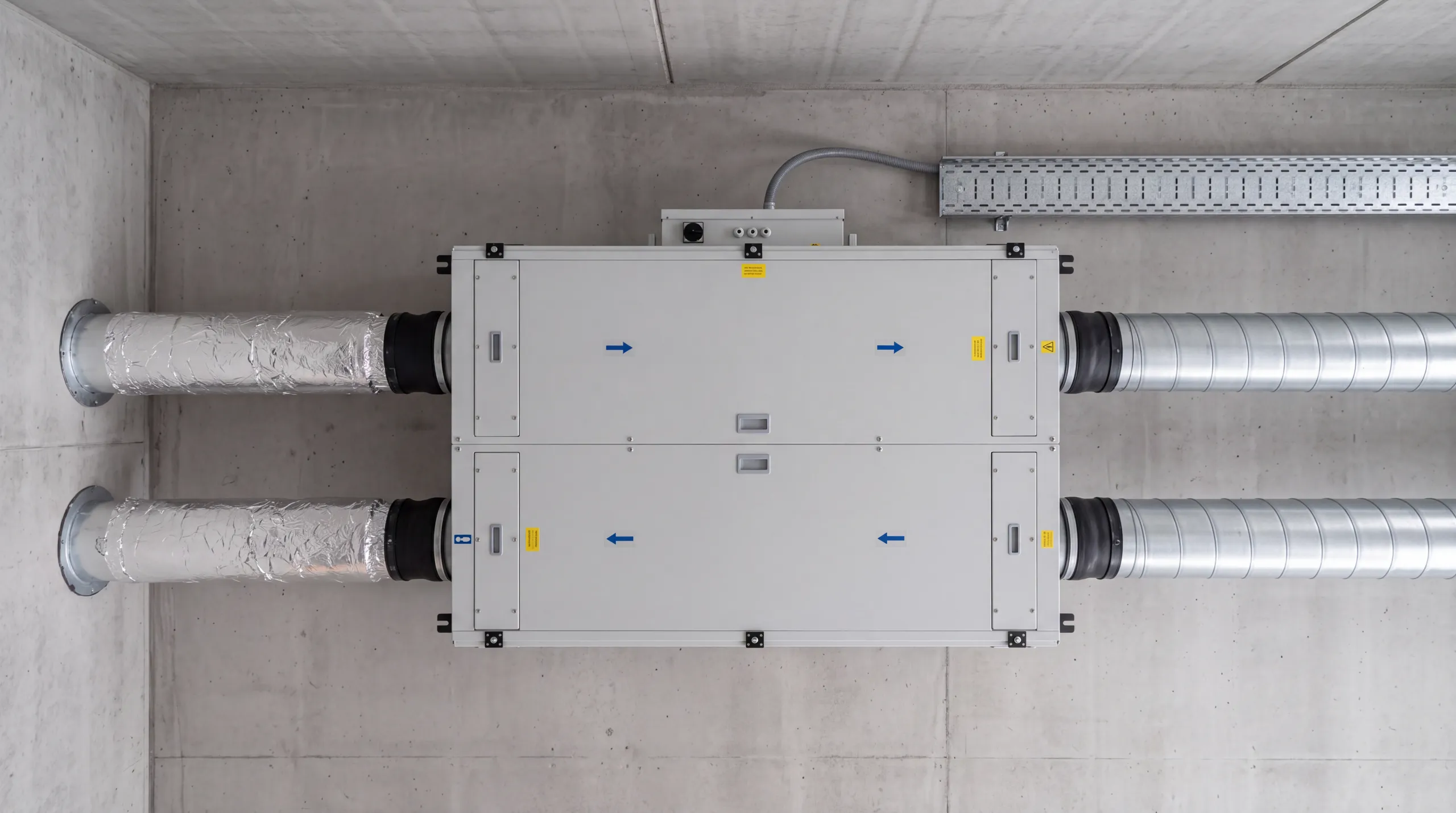

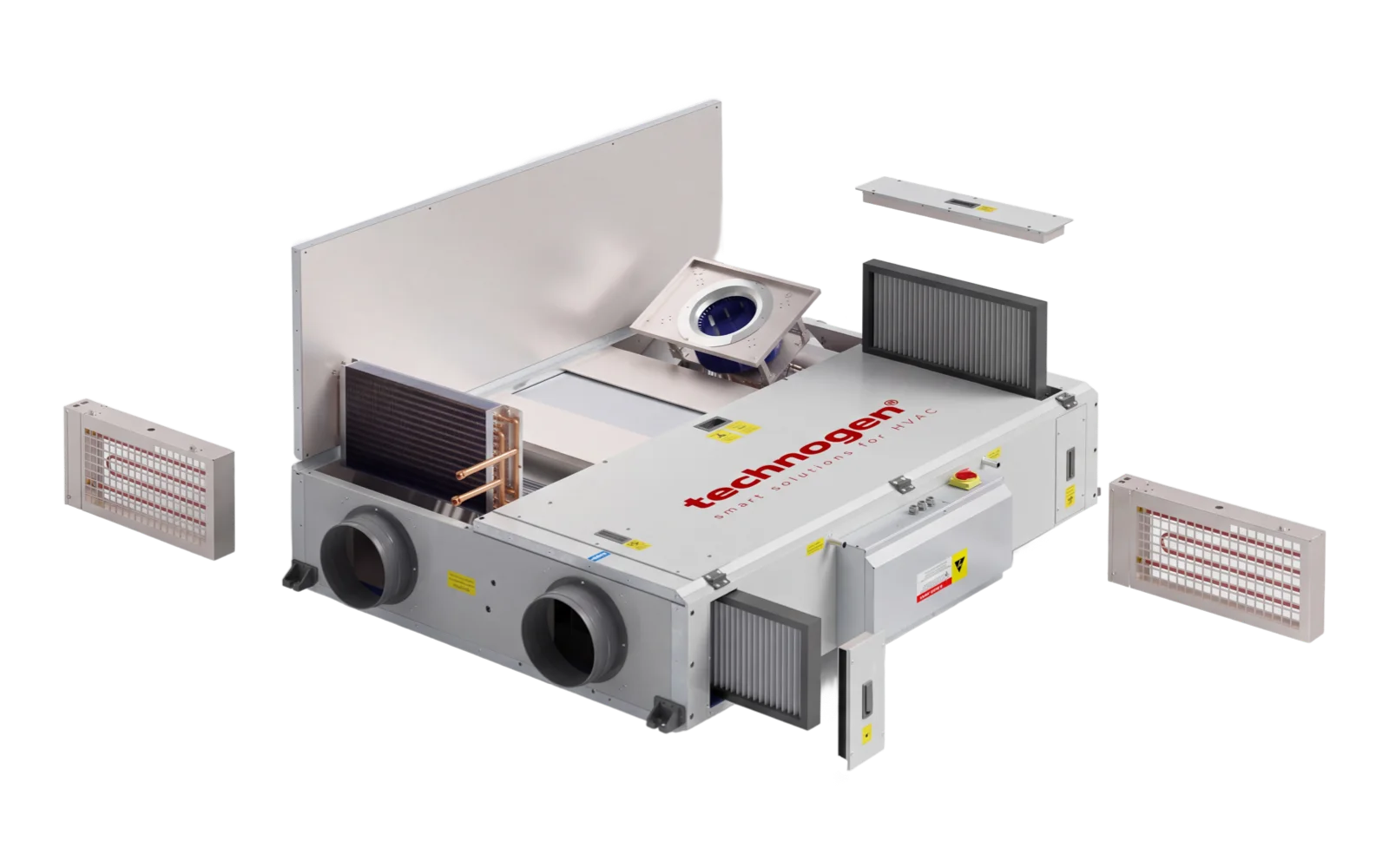

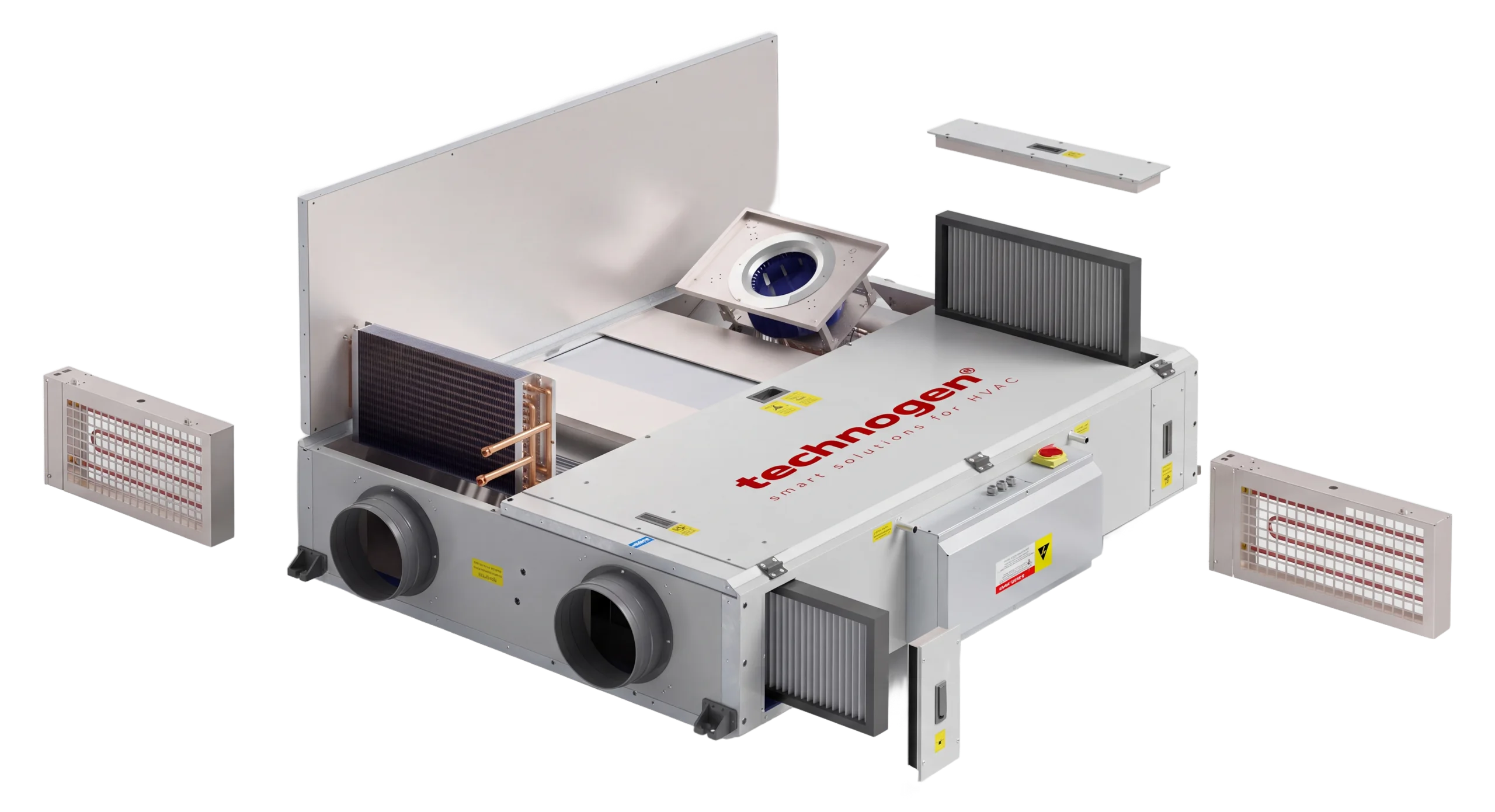

CORE cihazları filtrelenmiş taze havayı verir, kirli havayı dışarı atar ve iki hava akımı arasındaki ısıyı Eurovent sertifikalı, EN 308’e uygun alüminyum karşı akışlı ısı eşanjörü üzerinden aktarır.
Beş model 500–3.000 m³/h aralığını kapsar; EC fanlar, ön elektrikli ısıtıcı ve Modbus-RTU’lu Basic ya da Professional kontrol kartı seçeneği sunar.
EC fanlar
EC motorlu geriye eğimli fanlar, beş kademeli hız kontrolü ve düşük özgül fan gücü.
Çift cidarlı gövde
0,8 mm galvaniz iç ve boyalı dış sac; 50 mm taş yünü yan paneller, 30 mm üst, alt ve servis panelleri.
Taze hava ve egzoz filtreleri
Taze hava tarafında M6 + F8 (veya G4 + F9), egzoz tarafında M5; filtre kirliliği kontrol panelinden izlenir.
Serbest soğutma
Bypass damperi, serbest soğutma mümkün olduğunda dış havayı eşanjörün yanından geçirir.
İki kontrol kartı
Modbus-RTU’lu Basic ya da Professional kontrol kartı. Professional; sabit hava debisi, CO₂ kontrolü ve elektrikli son ısıtıcı ekler.
02Nasıl çalışır
İki hava akımı,
tek karşı akışlı çekirdek.
Kirli hava ile taze hava alüminyum eşanjörün içinde zıt yönlerde geçer; böylece taze hava ısıl olarak şartlanmış gelir.
- 01
Egzoz
Kirli hava M5 egzoz filtresinden geçerek eşanjöre çekilir.
- 02
Isı transferi
Isı, karşı akışlı çekirdeğin alüminyum plakalarından geçer. İki hava akımı birbirine karışmaz.
- 03
Taze hava
Taze hava F8 (veya F9) sınıfında filtrelenir ve ortama şartlanmış olarak girer.
03Seri
Beş model,
500 ile 3.000 m³/h arası.
Nominal hava debisine göre seçin, ardından katalogdaki performans eğrisini kanal basıncınızla karşılaştırın.
Beş CORE modelinin aralıkları. Her modelin eğrileri ve ölçüleri teknik katalogdadır.
04Teknik özellikler
Teknik veriler.
- Tip
- Çift cidarlı ısı geri kazanım cihazı
- Modeller
- 5 model: CR-T500, CR-T1000, CR-T1500, CR-T2300, CR-T3000
- Hava debisi
- 460 – 3.000 m³/h nominal (≈ 270–1.770 CFM)
- Isı eşanjörü
- Alüminyum karşı akışlı, Eurovent sertifikalı, EN 308
- Fanlar
- Geriye eğimli, EC motorlu, 5 kademeli hız kontrolü
- Gövde
- 0,8 mm galvaniz iç sac, 0,8 mm boyalı dış sac
- Yalıtım
- Taş yünü, 70 kg/m³: 50 mm yan paneller, 30 mm üst, alt ve servis panelleri
- Filtrasyon
- Taze hava M6 + F8 (veya G4 + F9) · egzoz M5
- Isıtma
- Termistörlü ve kademeli kontrollü ön elektrikli ısıtıcı
- Kontrol
- Basic veya Professional kontrol kartı, Modbus-RTU
- Çalışma sıcaklığı
- −20 ile 50 °C arası
- Koruma sınıfı
- IP 31
- Elektrik beslemesi
- 230 V / 50 Hz, tek faz
05Model verileri
Katalogdaki
veriler.
CORE teknik kataloğunda yayımlandığı şekliyle.
| Model | Nominal hava debisim³/h | Maks. hava debisi (0 Pa)m³/h | Min. hava debisim³/h | Verim (EN 308)% | Ses gücü LwAdB(A) | Fan gücüW | AkımA | Ağırlıkkg |
|---|---|---|---|---|---|---|---|---|
| CR-T500 | 460 | 550 | 130 | 78,5 | 38,5 | 174 | 1,4 | 110 |
| CR-T1000 | 950 | 1.050 | 160 | 79,0 | 41,5 | 260 | 1,74 | 160 |
| CR-T1500 | 1.450 | 1.400 | 175 | 79,1 | 46,5 | 540 | 2,4 | 210 |
| CR-T2300 | 2.200 | 2.300 | 250 | 79,7 | 47,0 | 640 | 2,9 | 280 |
| CR-T3000 | 3.000 | 3.150 | 310 | 79,1 | 44,0 | 756 | 5,6 | 320 |
Fan gücü ve akım iki fanın toplamıdır. Ses gücü, nominal hava debisindeki toplam havadan iletilen seviyedir. Besleme 1~230 V 50 Hz. Performans eğrileri ve ölçü çizimleri katalogdadır.
