Sertifikalı ısı eşanjörleri
Superair’deki tüm ısı eşanjörleri Eurovent sertifikalı çapraz akışlı plakalı eşanjörlerdir.
Superair

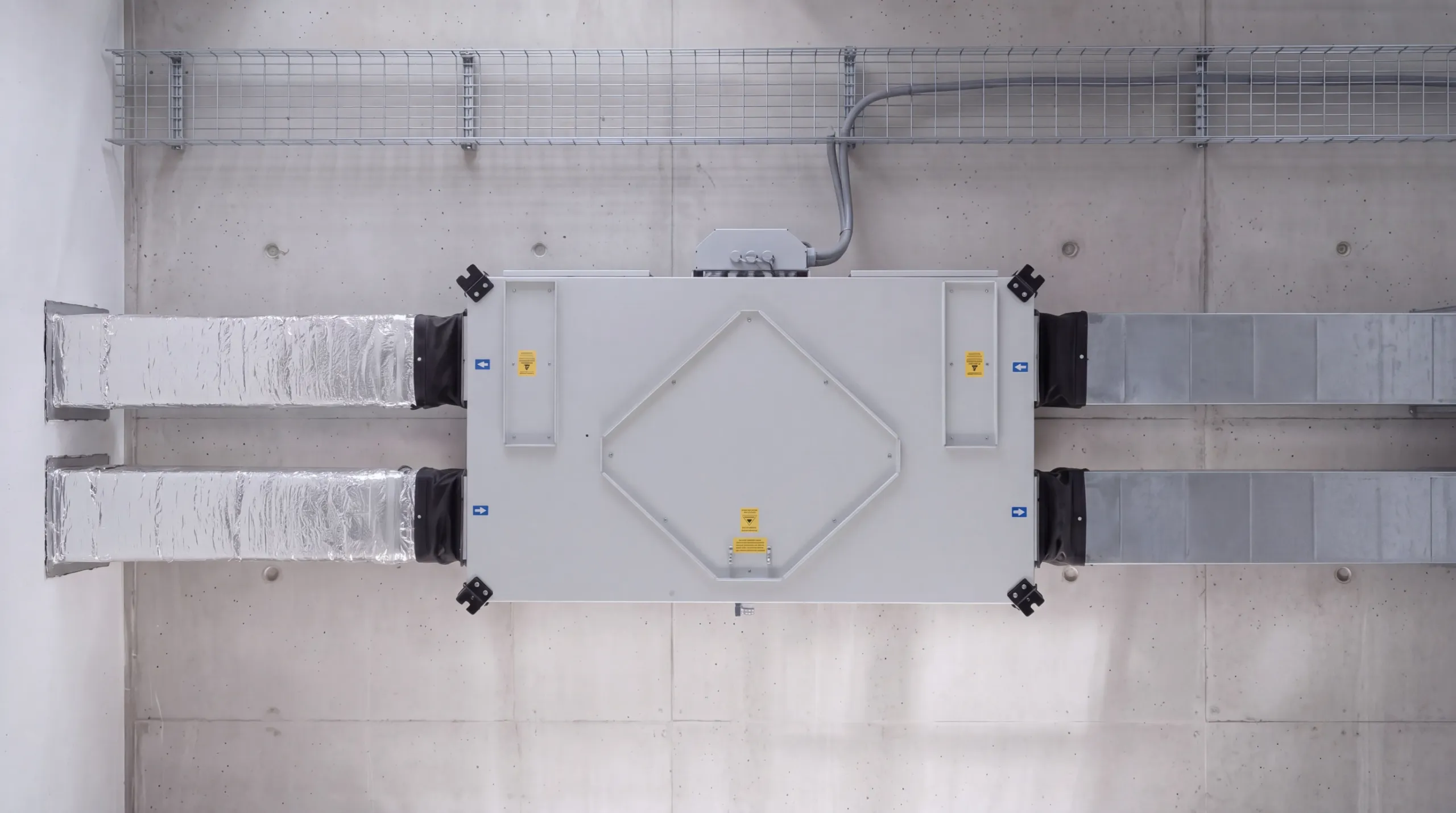

Eurovent sertifikalı plakalı ısı eşanjörlü tavan tipi ısı geri kazanım cihazları.
- 9hava debisi modeli
- 800–6.000m³/hhava debisi aralığı
- 25mmçift cidarlı yalıtım
- 230Vtek faz besleme
01Genel bakış
Ofisler, oteller ve restoranlar için
tavan tipi ısı geri kazanım.
Superair üniteleri kirli havayı dışarı atar, taze hava verir ve iki hava akımı arasındaki ısıyı Eurovent sertifikalı çapraz akışlı plakalı eşanjör üzerinden aktarır.
Ofisler, oteller, restoranlar, hastaneler, sinemalar, sergi salonları ve konut binaları için uygundur.
Düşük gürültülü plug fanlar
Doğrudan akuple AC motorlu geriye eğimli plug fanlar; düşük enerji tüketimi ve düşük gürültü.
Çift cidarlı yalıtım
Tüm gövdede 25 mm alev geciktirici çift cidarlı yalıtım.
İki kademeli filtrasyon
Hem taze hava hem de egzoz hava akımında G4 filtreler ve ePM10 %50 (M5) sınıfı filtreler.
Yapılandırılabilir opsiyonlar
Elektrikli ısıtıcılar, sıcak su serpantinleri ve susturucular her üniteyi projeye göre uyarlar.
Kontrol ve BMS
Opsiyonel dijital oda kontrol panelleri ve bina yönetim sistemleriyle (BMS) entegrasyon.
02Nasıl çalışır
Besleme ve egzoz için
ayrı kanallar.
Superair, çapraz akışlı plakalı eşanjör sayesinde egzoz havasındaki ısıyı geri kazanır; böylece taze hava ortama önceden şartlandırılmış olarak ulaşır.
- 01
Emiş
Kirli hava ortamdan çekilir ve plakalı eşanjörden geçer.
- 02
Isı aktarımı
Isı ince plakalardan geçer. İki hava akımı ayrı kanallarda kalır.
- 03
Besleme
Filtrelenmiş taze hava ortama önceden şartlandırılmış olarak girer.
03Ürün gamı
Dokuz model,
800 ile 6.000 m³/h.
Dokuz hava debisi modeli 800 ile 6.000 m³/h arasını kapsar. Modeli hava debisine göre seçin, ardından fan eğrisini kanal basıncınızla karşılaştırın.
Dokuz Superair modelinin genelindeki aralıklardır. Tüm modellerin verileri teknik katalogdadır.

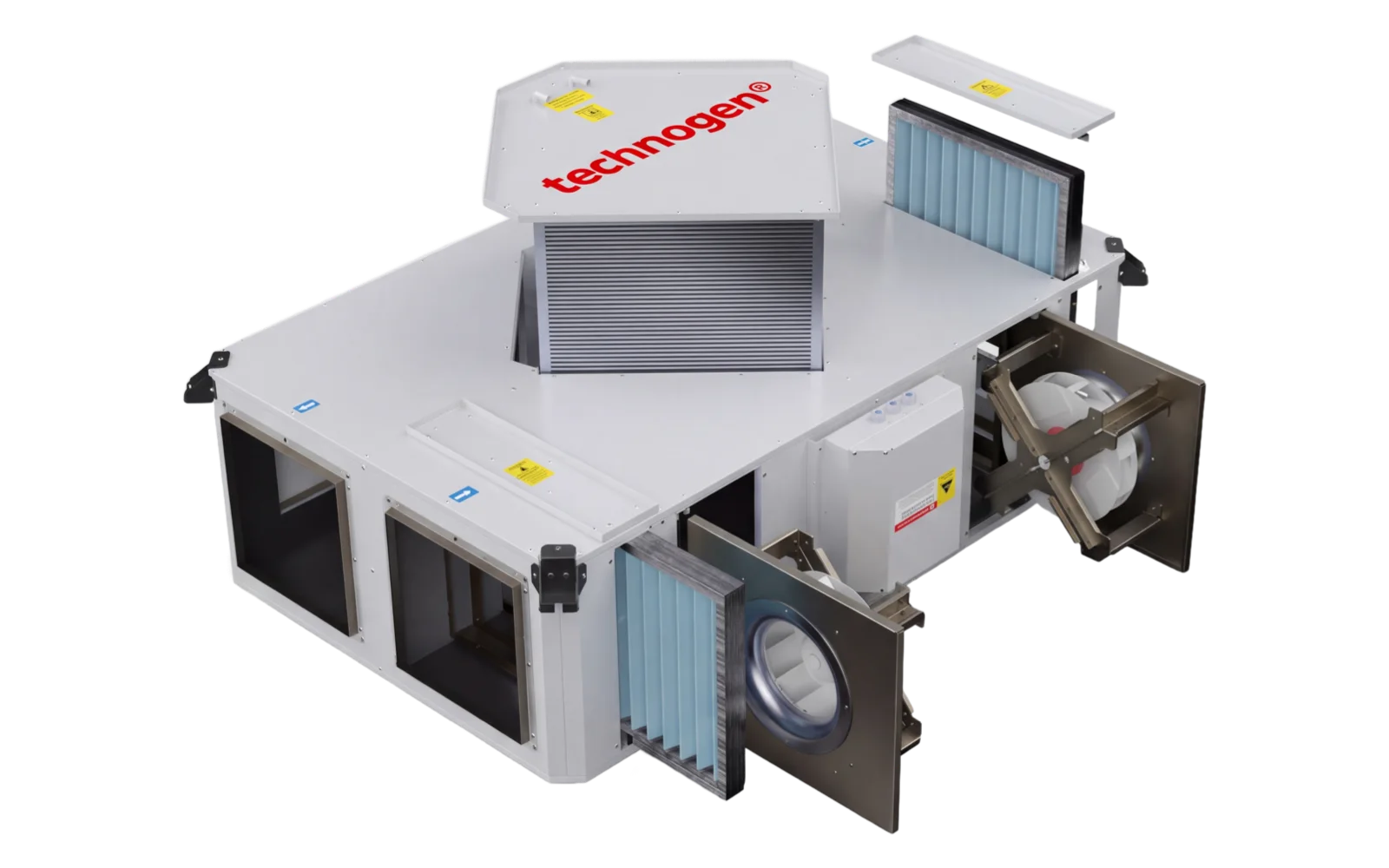

04Teknik özellikler
Teknik veriler.
- Tip
- Tavan tipi ısı geri kazanım cihazı
- Modeller
- 9 farklı hava debisi kapasitesinde model
- Hava debisi
- 800 – 6.000 m³/h (≈ 470–3.530 CFM)
- Isı eşanjörü
- Eurovent sertifikalı çapraz akışlı plakalı
- Fanlar
- Geriye eğimli plug fanlar, doğrudan akuple AC motorlar
- Fan motor gücü
- 270 – 1.600 W
- Gürültü seviyesi
- 57 dB(A) (TEVHR-800) · 59 dB(A) (TEVHR-6000)
- Yalıtım
- 25 mm alev geciktirici, çift cidarlı
- Filtrasyon
- Taze hava ve egzoz hava akımlarında G4 · ePM10 %50 (M5)
- Opsiyonlar
- Elektrikli ısıtıcı, sıcak su serpantini, susturucu
- Kontrol
- Opsiyonel dijital oda kontrol paneli, BMS entegrasyonu
- Elektrik beslemesi
- 230 V / 50 Hz, tek faz
- Servis
- Kullanıcı dostu servis kapakları, modüler yapı
05Model verileri
Katalogdaki
veriler.
Superair teknik kataloğunda yayımlandığı şekliyle.
Performans
| Model | Hava debisim³/h | Ses seviyesidB(A) | Fan gücüW | Maks. akımA |
|---|---|---|---|---|
| TEVHR-800 | 865 | 57 | 270 | 1,2 |
| TEVHR-1000 | 1.210 | 59 | 310 | 1,4 |
| TEVHR-1500 | 1.500 | 62 | 450 | 2,0 |
| TEVHR-2000 | 2.100 | 50 | 450 | 2,0 |
| TEVHR-2500 | 3.150 | 55 | 750 | 3,5 |
| TEVHR-3000 | 3.150 | 55 | 750 | 3,5 |
| TEVHR-4000 | 4.400 | 55 | 940 | 4,8 |
| TEVHR-5000 | 6.000 | 55 | 1.300 | 6,0 |
| TEVHR-6000 | 6.000 | 59 | 1.600 | 8,0 |
Hava debisi ve fan gücü 0 Pa dış statik basınçta. Ses seviyesi 250 Hz’de, cihazdan 1,5 m uzaklıkta. Besleme 1~230 V 50 Hz. Her model dikdörtgen (R) veya dairesel (C) kanal bağlantılı olarak sunulur; değerler aynıdır.
Boyutlar
| Model | Genişlikmm | Derinlikmm | Yükseklikmm | Dikdörtgen kanal (R)mm | Dairesel kanal Ø (C)mm | Ağırlıkkg |
|---|---|---|---|---|---|---|
| TEVHR-800 | 676 | 1.110 | 315 | 220 × 220 | 200 | 60 |
| TEVHR-1000 | 838 | 1.262 | 374 | 220 × 220 | 200 | 75 |
| TEVHR-1500 | 838 | 1.362 | 424 | 270 × 270 | 250 | 85 |
| TEVHR-2000 | 938 | 1.498 | 474 | 320 × 320 | 300 | 110 |
| TEVHR-2500 | 1.060 | 1.894 | 544 | 370 × 370 | 355 | 135 |
| TEVHR-3000 | 1.060 | 1.894 | 544 | 370 × 370 | 355 | 135 |
| TEVHR-4000 | 1.203 | 2.151 | 633 | 450 × 450 | 400 | 160 |
| TEVHR-5000 | 1.203 | 2.151 | 633 | 450 × 450 | 450 | 190 |
| TEVHR-6000 | 1.224 | 2.151 | 672 | 500 × 500 | 500 | 210 |
Genişlik, derinlik ve yükseklik, katalog çizimindeki A, B ve C ölçüleridir.
06Fan eğrileri
Hava debisi
basınca göre.
Superair teknik kataloğundaki eğrilerden yeniden çizildi. Değerleri okumak için eğri üzerinde gezinin.
SuperAir teknik kataloğunun 8–25. sayfalarındaki fan eğrilerinden yeniden çizilmiştir. Her modelin R (dikdörtgen kanal) ve C (dairesel kanal) versiyonları aynı eğriyi paylaşır.
Çizimlerinizi
bize gönderin.
Hava debisini, uygulamayı ve varsa alan kısıtlarını bize iletin. Superair ünitesini boyutlandırıp performans verilerini gönderelim.
